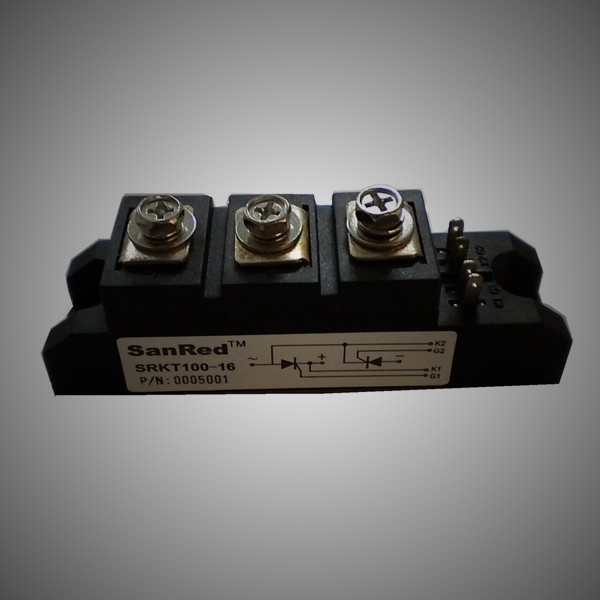

高溫會導致晶閘管燒壞，溫度是由晶閘管電性能、熱性能和結構性能決定，因此，為了保證晶閘管在開發和生產過程中的質量，必須從電特性、熱特性和結構特性三個方面入手，這三個方面是緊密聯系和不可分割的。 因此，在可控硅的開發和生產中應充分考慮電應力、熱應力和結構應力。 晶閘管燒壞的原因有很多，一般來說，晶閘管只有在三者共同作用下才會燒壞，并且由于單個特性的退化，很難導致晶閘管燒壞。 因此，我們可以在生產過程中充分利用這一特點，即如果其中一個應力不能滿足其他兩個應力的要求，可以采取增加的方式進行彌補。

從可控硅的各相參數看，經常發生事故的參數有：電壓、電流、dv/dt、di/dt、漏電、開通時間、關斷時間等，甚至有時控制極也可燒壞。由于晶閘 管各參數性能的下降或線路問題會造成可控硅燒壞，從表面看來每個參數所造成可控硅燒壞的現象是不同的，因此通過解剖燒壞的可控硅就可以判斷是哪個參數造成 可控硅燒壞的。

電壓引起可控硅燒壞現象

一般這種情況下進行陰極材料表面或芯片邊緣有一燒壞的小黑點說明是由于工作電壓可以引起的，由電壓變化引起燒壞可控硅的原因有兩中可能，一是可控硅電壓控制失效，就是因為我們現在常說的降伏，電壓失效分早期失效、中期失效和晚期失效。二是旅游線路設計問題，線路中產生了過電壓，且對可控硅所采取的保護管理措施分析失效。

電流導致可控硅被燒毀

電流是否燒壞可控硅通常是通過陰極材料表面有較大的燒壞痕跡，甚至將芯片、管殼等金屬進行大面積溶化。

Di/dt 引起的可控硅燒毀

由di/dt引起的晶閘管燒損容易判斷，在柵電極或柵電極附近通常會燒一個小的黑點。 我們知道，晶閘管的等效電路由兩個晶閘管組成，柵極對應的晶閘管作為觸發器，當觸發信號到達時放大，然后盡快導通主晶閘管。 但是，如果在短時間內電流過大，則主晶閘管沒有完全導通，大電流主要流過柵極對應晶閘管，晶閘管承載電流的容量很小，因此導致該晶閘管燒壞，表面看起來是門極或將門極放在附近燒出一個小黑點。

　　dv/dt引起控制可控硅燒壞或者現象

　　至于dv/dt其本身是不會燒壞可控硅的，只是高的dv/dt會使可控硅誤觸發導通，其表面現象跟電流燒壞的現象差不多。
