可控硅原理及其在大、中、小功率中的應用
發布時間: 2022-10-17 10:36:06 人氣:384 次

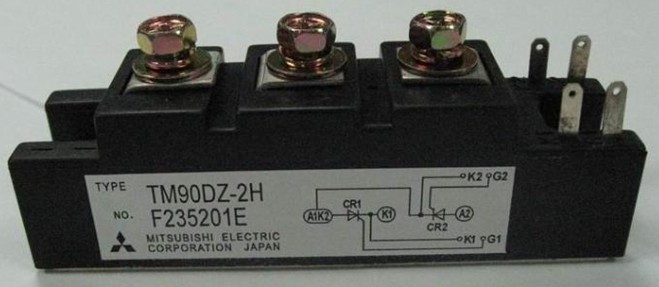

可控硅是目前最流行的電力元件之一,具有開關、整流、穩壓和變頻等功能。可控硅通常被稱之為功率半導體模塊(semiconductor module)。最早是在1970年由西門康公司率先將模塊原理引入電力電子技術領域,是采用模塊封裝形式,具有三個PN結的四層結構的大功率半導體器件。整流橋將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將四個二極管橋式整流的一半封在一起,用兩個半橋可組成一個橋式整流電路,一個半橋也可以組成變壓器帶中心抽頭的全波整流電路, 選擇整流橋要考慮整流電路和工作電壓。降壓硅鏈繼電器輸入信號與TTL和COMS數字邏輯電路兼容。工作原理和 scr 的使用是什么,為您做一個詳細的分析。
可控硅的常用是可控整流。常見的二極管整流電路屬于不可控整流電路。如果用晶閘管代替二極管,就可以構成可控整流電路。以一個簡單的單相半波可控整流電路為例。在正弦交流電壓U2的正半周期期間,如果觸發脈沖Ug沒有輸入到VS的柵極,VS仍然不能被接通。只有當U2處于正半周時,當觸發脈沖Ug施加到柵極時,晶閘管被觸發導通。畫出它的波形和。只有當觸發脈沖Ug到達時,電壓UL才會在負載RL上輸出。Ug來的早,晶閘管開通的早;Ug來晚了,晶閘管就晚一點開通。通過改變觸發脈沖Ug在柵極上的到達時間,可以調整負載上的輸出電壓的平均值UL。在電氣技術中,交流電的半周常定為180°,稱為電角度。這樣,在U2的每一個正半周,從零值到觸發脈沖到達的瞬間所經歷的電角度稱為控制角α;晶閘管在每個正半周導通的電角度稱為導通角θ。顯然,α和θ都用來表示晶閘管在直流電壓半周內的開通或關斷范圍。通過改變控制角α或?qū)ń铅龋淖冐?fù)載上脈沖DC電壓的平均值UL,實現可控整流。
1:小功率進行塑封雙向可控硅通常可以用作聲光控?zé)艄庠O(shè)計系統。額定工作電流:IA小于2A。
2:大;中功率塑封和鐵封可控硅通常可以用作輸入功率型可控調壓電路。像可調壓輸出一個直流工作電源管理等等。
大功率高頻晶閘管常用于工業、高頻熔煉爐等。
